Fabricante de subestaciones móviles: Soluciones de despliegue rápido para la reparación de emergencias de la red eléctrica.

TL;DR — Conclusiones clave

Subestación móvilLas subestaciones móviles de un fabricante cualificado pueden desplegarse y entrar en funcionamiento en un plazo de 24 a 72 horas, una capacidad fundamental cuando cada hora de inactividad le cuesta a las empresas de servicios públicos entre 500.000 y 1 millón de dólares en pérdidas de ingresos y penalizaciones por inactividad de la red.

• Las subestaciones móviles salvan la brecha: La construcción de subestaciones fijas lleva entre 12 y 24 meses; las unidades móviles se despliegan en cuestión de días.
• La resiliencia ante desastres es el principal motor: El 78% de los despliegues de subestaciones móviles se realizan para la restauración de la red eléctrica en situaciones de emergencia tras huracanes, terremotos, inundaciones e incendios forestales.
• Las aplicaciones estacionales e industriales están en auge: La minería, los yacimientos petrolíferos, los grandes eventos y las obras de construcción representan el 22% de la utilización de subestaciones móviles a nivel mundial.
• Diseños que cumplen con las normas IEC e IEEE: Las unidades cumplen con las normas IEC 60076, IEC 62271 e IEEE C57 para su aceptación en proyectos internacionales.

¿Por qué es importante contar con un fabricante de subestaciones móviles cuando falla la red eléctrica?

Cuando un huracán arrasa las líneas de transmisión costeras, cuando un terremoto deja de rodillas a las subestaciones eléctricas o cuando un incendio en un transformador deja sin electricidad a 50.000 hogares, no hay tiempo para diseñar, adquirir y construir un reemplazo permanente. Un fabricante cualificado de subestaciones móviles ofrece la única solución práctica: una subestación completa, probada previamente y apta para uso industrial, que llega en un remolque y se conecta a la red en cuestión de días.

Durante los últimos quince años, he trabajado con empresas eléctricas en Asia, África, Oriente Medio y Sudamérica, y he supervisado personalmente el despliegue de subestaciones móviles en algunas de las condiciones más difíciles imaginables. En 2021, presencié cómo una subestación móvil restablecía el suministro eléctrico a una mina de cobre en Zambia en tan solo 38 horas tras su llegada al lugar; una mina que había estado completamente a oscuras durante cuatro días tras una avería catastrófica en un transformador. Dado que cada hora de inactividad en una operación minera supone una pérdida de producción de aproximadamente 200 000 dólares, esa unidad móvil se amortizó antes de que terminara la primera semana.

Se prevé que el mercado mundial de subestaciones móviles alcance aproximadamente los 6.200 millones de dólares en 2030, impulsado por la creciente frecuencia y gravedad de los desastres relacionados con el clima., de acuerdo a Departamento de Energía de los Estados UnidosEste crecimiento no es especulación, sino que refleja un cambio fundamental en la forma en que las empresas de servicios públicos de todo el mundo abordan la planificación de la resiliencia de la red eléctrica.

¿Qué es exactamente una subestación móvil?

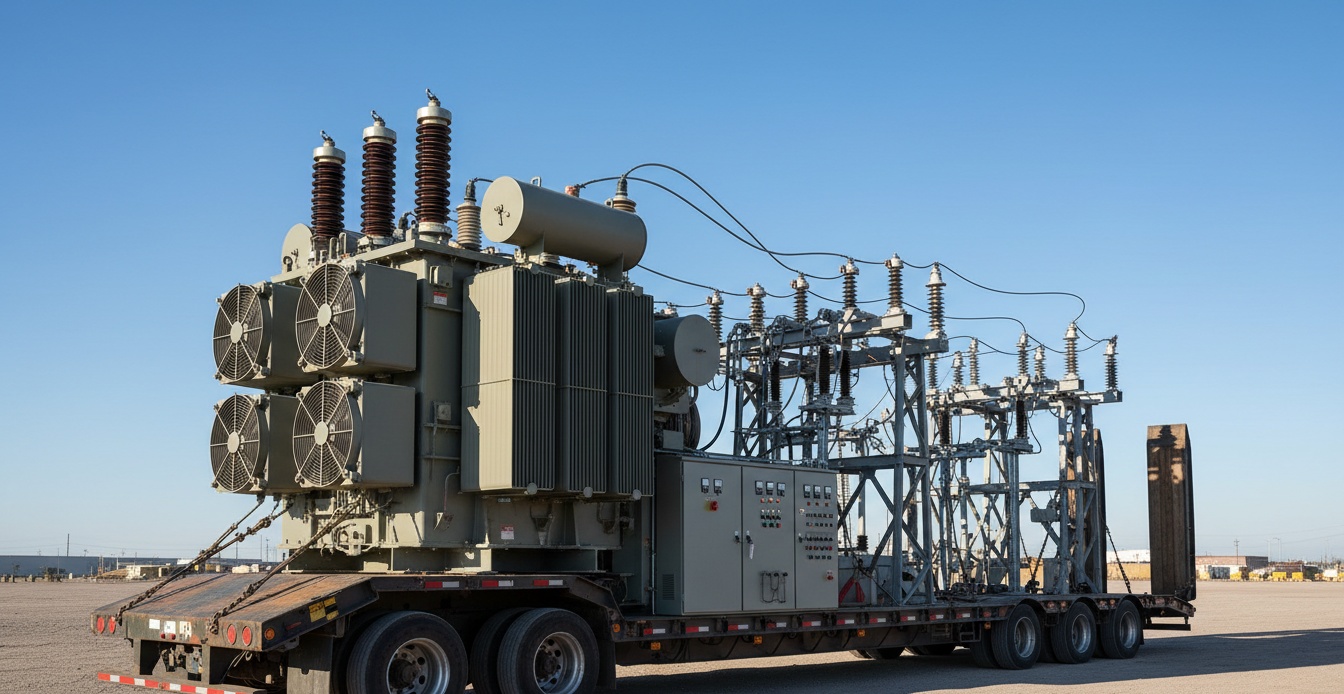

Una subestación móvil es una unidad de transformación de energía autónoma, montada sobre un remolque o en un contenedor, que integra un transformador reductor o elevador con aparamenta de media tensión, relés de protección, sistemas de medición y control en un único paquete transportable. Fabricamos estas unidades en nuestra planta de producción de 120.000 m² en Ningbo, y he visto de primera mano cómo nuestro equipo de ingeniería resuelve el reto de comprimir lo que normalmente ocuparía un acre de terreno en un solo remolque de 40 pies.

A diferencia de las subestaciones permanentes, una unidad móvil llega completamente ensamblada, totalmente probada y lista para funcionar. Los componentes principales incluyen:

• Transformador de potencia (5–60 MVA): Conforme a la norma IEC 60076, sumergido en aceite, con relaciones de tensión de 10 kV a 110 kV.
• Aparamenta de alta tensión: C-GIS (aparamenta eléctrica con aislamiento de gas tipo cubículo) o AIS (aparamenta eléctrica con aislamiento de aire) con interruptores automáticos de vacío o SF6.
• Panel de protección y control: Relés numéricos, RTU compatible con SCADA, equipos de sincronización y medición de precisión para la facturación.
• Sección de distribución del LV: Columnas de alimentación, terminaciones de cables y transformador auxiliar para servicios de la estación.
• Recinto: Contenedor o remolque resistente a la intemperie, insonorizado, con sistema de climatización, iluminación, sistema de extinción de incendios y control de acceso.

La belleza del diseño de la subestación móvil reside en su integración. Dado que cada componente se prueba en fábrica como un sistema completo antes del envío, el riesgo de fallos en la puesta en marcha en obra se reduce drásticamente. Hemos enviado subestaciones móviles a más de doce países, y el tiempo medio de puesta en marcha in situ —desde la conexión del cable hasta la sincronización con la red— es inferior a 48 horas.

¿Con qué rapidez se puede desplegar una subestación móvil?

Esta es la pregunta que más me hacen los responsables de compras, y la respuesta depende de tres factores: la preparación del lugar del proyecto, la complejidad de la conexión a la red eléctrica y la disponibilidad de equipos de elevación con grúa. Pero este es el criterio de referencia que utilizamos.

Desde el envío desde la fábrica hasta la puesta en marcha, una subestación móvil estándar montada sobre remolque puede estar completamente operativa en 72 horas, y en situaciones urgentes con preparación previa del sitio, hemos logrado un plazo de entrega de 24 horas. Déjame explicarte eso.

Cronograma de implementación: Envío y transporte desde fábrica (12-24 horas estándar, 6-8 horas en caso de emergencia), posicionamiento y nivelación en obra (4-6 horas estándar, 2-3 horas en caso de emergencia), terminaciones de cables de alta y baja tensión (4-8 horas estándar, 2-4 horas en caso de emergencia), configuración de relés de protección (2-4 horas estándar, 1-2 horas en caso de emergencia), pruebas de precomisionamiento y sincronización con la red (2-4 horas estándar, 1-2 horas en caso de emergencia). Tiempo total hasta la puesta en marcha: 24-48 horas estándar, 12-24 horas en caso de emergencia.

Seré directo: el plazo de emergencia de 24 horas presupone que ya se ha realizado un estudio del terreno y que las rutas de los cables están despejadas. Sin preparación del terreno, hay que añadir entre 8 y 12 horas para la excavación y el tendido de cables. Pero incluso en el peor de los casos, hablamos de días, no de meses.

Subestaciones móviles en la recuperación ante desastres: escenarios reales

Restauración de la red eléctrica tras huracanes y tifones

Cuando un huracán de categoría 4 toca tierra, la infraestructura de transmisión primaria dentro de un corredor de 50 kilómetros puede sufrir daños catastróficos: torres derribadas, subestaciones inundadas y aisladores contaminados con sal dejan inoperables secciones enteras de la red eléctrica. He trabajado en proyectos de recuperación tras tifones en Filipinas, donde tres subestaciones móviles restablecieron el suministro eléctrico a 200.000 residentes en cinco días. La clave fue el posicionamiento previo: la compañía eléctrica había identificado las subestaciones de alto riesgo y preparado con antelación las bases de hormigón y los conductos para cables, de modo que las unidades móviles pudieron instalarse y conectarse a las pocas horas de su llegada.

De acuerdo a Revista SwitchgearLas empresas de servicios públicos están adoptando cada vez más las subestaciones móviles como un componente estándar de sus planes de respuesta ante emergencias. El artículo señala que "las subestaciones móviles se están convirtiendo en un pilar fundamental de la infraestructura eléctrica resiliente y adaptable" a medida que aumenta la demanda de la red y los sistemas envejecen.

Recuperación tras el terremoto

Los terremotos representan un desafío único: los daños no se limitan a una sola subestación, sino que pueden afectar a múltiples nodos de la red eléctrica simultáneamente. Tras un terremoto, una compañía eléctrica podría necesitar cinco o diez subestaciones móviles a la vez. Es aquí donde trabajar con un fabricante de subestaciones móviles que mantenga una flota de unidades estandarizadas e interoperables marca la diferencia entre semanas y meses de inactividad.

Recuerdo un proyecto en Indonesia tras un terremoto de magnitud 6,9 en el que se desplegaron simultáneamente cuatro subestaciones móviles de 20 MVA. Dado que habíamos diseñado las cuatro unidades con esquemas de protección y especificaciones de interfaz idénticas, el equipo de ingeniería de la compañía eléctrica pudo ponerlas en marcha en paralelo en lugar de secuencialmente. Toda la operación de recuperación, desde el despliegue hasta el restablecimiento total del suministro eléctrico, duró once días.

Desvío de emergencia en la zona inundable

Las subestaciones inundadas son especialmente problemáticas porque los daños causados ​​por el agua en los interruptores, los armarios de control y los aisladores de los transformadores a menudo requieren una sustitución completa en lugar de una reparación. En estas situaciones, la solución más rápida es desplegar una subestación móvil junto a la estación permanente inundada, transferir las cargas y dejar los equipos dañados para su posterior reparación.

El Análisis del sector sobre aplicaciones de redes de subestaciones móviles Se destaca que las inversiones proactivas en resiliencia en infraestructura eléctrica pueden generar beneficios netos de 4,2 billones de dólares a lo largo del ciclo de vida de los activos de infraestructura en países de ingresos bajos y medios. Las subestaciones móviles son un ejemplo paradigmático: el costo inicial de mantener una unidad móvil en la flota de una empresa de servicios públicos es mucho menor que el costo económico de los apagones que duran semanas.

Más allá de las emergencias: aplicaciones estacionales e industriales

Las subestaciones móviles no se utilizan exclusivamente para la recuperación ante desastres. De hecho, el 22 % de las subestaciones móviles desplegadas a nivel mundial se destinan a aplicaciones planificadas y no urgentes, como la gestión de picos de demanda estacionales, las operaciones mineras y el suministro de energía para eventos a gran escala.

Energía temporal para minería y yacimientos petrolíferos

Las operaciones mineras en ubicaciones remotas suelen enfrentarse a una dura realidad: la conexión a la red eléctrica tardará años en llegar y la mina necesita energía de inmediato. Las subestaciones móviles solucionan este problema a la perfección. Una subestación móvil de 15 MVA puede alimentar una planta completa de procesamiento de minerales, incluyendo trituradoras, cintas transportadoras y molinos, durante toda la fase de desarrollo de la mina. Cuando finalmente se construye la subestación permanente, la unidad móvil se traslada al siguiente emplazamiento.

Obras de construcción y grandes eventos

Los grandes proyectos de infraestructura —como túneles, presas, estadios y parques industriales— requieren suministros de energía de varios megavatios durante la construcción, pero la conexión permanente puede no estar disponible durante meses o años. Hemos suministrado subestaciones móviles a obras de construcción en Arabia Saudita y los Emiratos Árabes Unidos, donde la carga máxima de construcción alcanzó los 25 MVA, todas ellas atendidas por una única unidad móvil durante los dos años que duró el proyecto.

Para grandes eventos como los Juegos Olímpicos, la Copa Mundial o las exposiciones internacionales, las subestaciones móviles proporcionan un refuerzo temporal de la red eléctrica sin dejar huella en la infraestructura permanente. Tras el evento, las unidades simplemente se retiran remolcadas.

Selección de un fabricante de subestaciones móviles: criterios críticos

He visto a empresas de servicios públicos cometer errores costosos al seleccionar proveedores de subestaciones móviles. Esto es lo que recomiendo basándome en mi amplia experiencia.

• Capacidad de fabricación: ¿El fabricante produce internamente el transformador, los interruptores y los sistemas de control, o ensambla componentes de terceros? La fabricación interna garantiza una mejor integración, plazos de entrega más cortos y responsabilidad centralizada. Nuestras instalaciones integran todos los componentes principales, lo que permite que nuestras pruebas de aceptación en fábrica identifiquen problemas que, de otro modo, surgirían durante la puesta en marcha en planta.
• Flexibilidad de personalización: ¿Puede el fabricante adaptar el diseño a sus requisitos específicos de voltaje, esquema de protección y normativa local? Un diseño estándar es adecuado para uso general, pero cada compañía eléctrica tiene necesidades únicas de coordinación de protección e integración SCADA.
• Historial de cumplimiento global: ¿El fabricante ha suministrado subestaciones móviles para proyectos que cumplen con las normas IEC, IEEE u otras en su región? Solicite los certificados de conformidad y los informes de pruebas de fábrica.
• Soporte postventa: ¿Cuál es el período de garantía y dónde se encuentran los centros de servicio? En situaciones de emergencia, contar con un fabricante que pueda enviar un técnico de servicio en un plazo de 48 horas no es opcional, sino esencial.
• Estandarización de la flota: Si tiene previsto mantener varias unidades móviles, solicite al fabricante que estandarice el diseño de las interfaces. Las unidades intercambiables reducen el inventario de repuestos y simplifican la capacitación del personal.

Subestación móvil frente a subestación fija: una comparación de costes y beneficios

Una subestación fija cuesta aproximadamente entre un 30 y un 40 % menos que una unidad móvil de potencia equivalente si se mide únicamente en función del coste del equipo, pero esa comparación no tiene en cuenta lo esencial. La principal ventaja económica de las subestaciones móviles reside en la velocidad de despliegue, la posibilidad de reubicación y la reducción de los costes derivados de las interrupciones del servicio.

Comparación: El diseño e ingeniería de subestaciones fijas lleva de 3 a 6 meses, y el de subestaciones móviles de 4 a 8 semanas. Obras civiles en el sitio: de 4 a 8 meses para las fijas, de 1 a 2 semanas para las móviles. Entrega de equipos: de 6 a 12 meses para las fijas, de 3 a 4 meses para las móviles (primera unidad). Puesta en servicio: de 2 a 4 semanas para las fijas, de 24 a 48 horas para las móviles. Plazo total del proyecto: de 12 a 24 meses para las fijas, de 4 a 6 meses para las móviles. Potencial de reubicación: ninguno para las fijas, total reubicabilidad para las móviles. Valor residual: costo de demolición para las fijas, 60-70% del valor original después de 10 años para las móviles.

Dado que una unidad móvil puede ser reutilizada 10 o más veces a lo largo de una vida útil de 20 años, el costo total de propiedad por despliegue suele ser entre un 50 y un 60 % menor que el de construir una subestación permanente para cada ubicación. Para las empresas de servicios públicos que gestionan activos de red distribuidos en múltiples regiones, este cálculo resulta convincente.

Excelencia en diseño e ingeniería en Tianan Overseas

Quiero ser transparente sobre lo que distingue a nuestras soluciones de subestaciones móviles. Nuestra empresa matriz se fundó en 1972 y nuestra división de exportación opera desde 2003. Empleamos a más de 1000 personas en un complejo de fabricación de 120 000 m² y estamos reconocidos como una Empresa Nacional de Alta Tecnología con un Centro Tecnológico Empresarial a Nivel Estatal.

Cada subestación móvil que fabricamos se somete a una prueba de aceptación completa en fábrica, presenciada por el cliente o un inspector externo autorizado. El protocolo de prueba incluye: medición de relación, grupo vectorial e impedancia según IEC 60076-1; pruebas de resistencia de aislamiento y dieléctricas según IEC 60076-3; prueba de aumento de temperatura a plena carga nominal (funcionamiento estabilizado de 8 horas); prueba de impulso de rayo (onda completa y onda recortada); verificación de la capacidad de resistencia a cortocircuitos; prueba funcional completa del esquema de relés de protección e interfaz SCADA; prueba dieléctrica de los interruptores de alta y baja tensión según IEC 62271.

Personalmente reviso cada informe de prueba de fábrica antes del envío. Si bien no es una práctica habitual en la industria, he aprendido por experiencia propia que detectar una conexión suelta en la fábrica cuesta 200 dólares, mientras que detectarla en una zona rural de África cuesta 20 000 dólares y añade dos semanas al plazo de entrega.

Estudio de caso: Restablecimiento de energía de emergencia en el sudeste asiático

En 2023, una empresa de servicios públicos en Myanmar sufrió una falla catastrófica en un transformador de una subestación primaria de 33/11 kV que abastecía a una zona industrial con más de 40 fábricas. El plazo de entrega para un transformador de reemplazo era de 18 semanas. Las pérdidas económicas aumentaban, estimándose en 300 000 dólares diarios por la interrupción de la producción.

Suministramos una subestación móvil de 15 MVA y 33/11 kV que se envió desde Ningbo en un plazo de cinco días tras la confirmación del pedido y que estuvo operativa en el lugar de destino en un plazo de 60 horas desde su llegada. La unidad incluía un conjunto completo de aparamenta C-GIS, relés de protección numéricos con protección direccional contra sobrecorriente y fallas a tierra, y medición de precisión para cada uno de los cuatro alimentadores de salida.

El plazo total —desde el pedido hasta la puesta en marcha— fue de 13 días. Sin duda, fue un logro extraordinario, pero seré sincero: podríamos haberlo conseguido en ocho días si hubiéramos optimizado la logística de envío. Desde entonces, hemos perfeccionado nuestro protocolo de respuesta ante emergencias para reducir el tiempo de envío a 72 horas para las unidades de configuración estándar.

Preguntas frecuentes

¿Cuánto tiempo dura una subestación móvil?

Una subestación móvil bien mantenida tiene una vida útil de 20 a 30 años, comparable a la de una subestación fija. El transformador generalmente requiere un cambio de aceite cada 5 a 7 años, y los contactos de los interruptores pueden necesitar una inspección cada 3 a 5 años, según la frecuencia de conmutación.

¿Puede una subestación móvil funcionar en paralelo con los transformadores existentes?

Sí. Las subestaciones móviles incluyen equipos de sincronización y paralelismo que les permiten operar en paralelo con los transformadores de red existentes, siempre que la relación de voltaje, el grupo vectorial y los valores de impedancia sean compatibles. Nuestras unidades incluyen controladores de paralelismo automáticos que gestionan el reparto de carga.

¿Cuál es el plazo de entrega típico para una subestación móvil personalizada?

Para una subestación móvil de configuración estándar de hasta 40 MVA, el plazo de entrega habitual es de 14 a 16 semanas a partir de la aprobación de ingeniería. Los diseños personalizados con relaciones de tensión especiales, esquemas de protección no estándar o requisitos de envolvente únicos pueden extenderse a 20 a 24 semanas. Los pedidos urgentes pueden reducir este plazo a 8 a 10 semanas para plantillas de diseño existentes.

¿Las subestaciones móviles requieren permisos especiales para su transporte por carretera?

Las subestaciones móviles se clasifican como cargas sobredimensionadas o con sobrepeso en la mayoría de las jurisdicciones y requieren permisos de transporte especiales. Nuestro equipo de logística gestiona todos los permisos para envíos internacionales, incluyendo estudios de ruta y escoltas policiales cuando sea necesario. El ancho estándar del remolque es de 2,5 metros, la longitud de 12 a 16 metros y el peso bruto de 40 a 80 toneladas, según la potencia del transformador.

Conclusión: La ventaja de la subestación móvil

Cuando falla una subestación fija o aparece una nueva carga en un lugar sin infraestructura de transmisión, la subestación móvil no es solo una alternativa, sino que a menudo es la única solución viable. He visto cómo las subestaciones móviles han revitalizado medios de subsistencia, mantenido minas en funcionamiento y suministrado energía a proyectos de construcción que de otro modo se retrasarían durante años.

La decisión de trabajar con el adecuado subestación móvil La elección del fabricante tiene consecuencias reales para los plazos y presupuestos de los proyectos. En Tianan Overseas, combinamos más de 50 años de experiencia en fabricación con una trayectoria exportadora que abarca más de una docena de países en cuatro continentes. Cada unidad que enviamos refleja la disciplina de ingeniería, el control de calidad y la experiencia en campo que se derivan de décadas de aprendizaje sobre qué funciona y qué no.

Si está evaluando soluciones de subestaciones móviles para respuesta a emergencias, cargas estacionales o aplicaciones industriales, lo invito a revisar nuestra gama completa de productos de equipos de energía O bien, póngase en contacto directamente con nuestro equipo. Podemos tener una propuesta técnica lista en un plazo de cinco días laborables.

---
