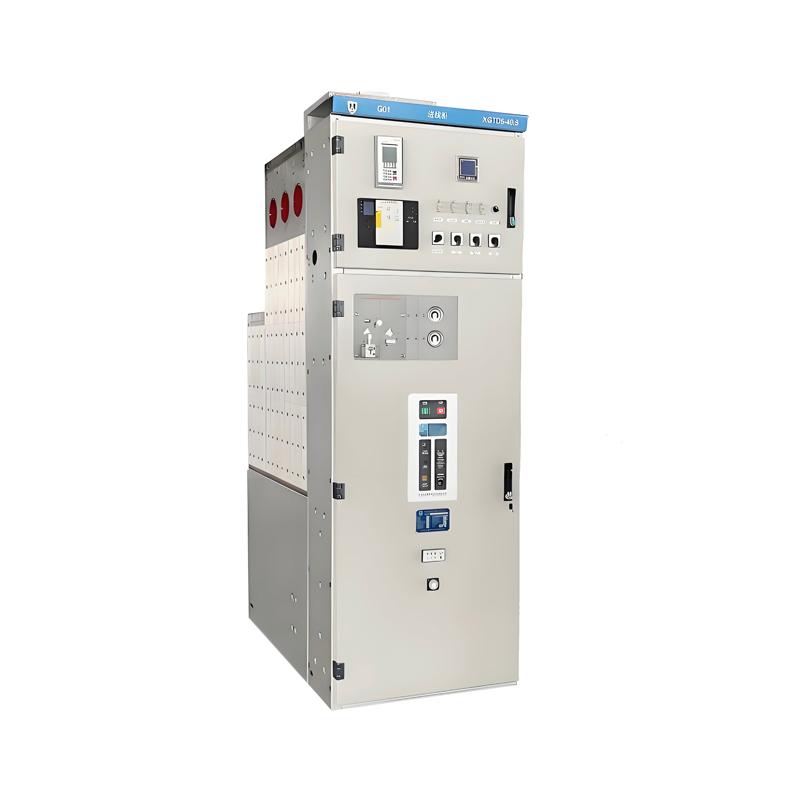

XGN XGTD5高圧・中圧開閉装置の独自の特長をご覧ください

XGN XGTD5 HV & 中電圧開閉装置 高度なガス絶縁とモジュール式の金属被覆構造により、卓越した性能を発揮します。この技術は、過酷な環境下でも優れた運用安全性、長期的な信頼性、そしてコンパクトな設置を実現します。都市化と再生可能エネルギーの統合に伴い、信頼性の高い高圧・中圧開閉装置への需要が市場動向で高まっています。

エンジニアたちは、メンテナンスフリーの運用と堅牢な保護機能を備えたこの高圧・中圧開閉装置ソリューションを信頼しており、現代のインフラストラクチャにおいて好ましい選択肢となっている。

主なポイント

• の XGN XGTD5 開閉装置 高度なガス絶縁技術と金属被覆設計を採用することで、過酷な環境下でも安全性、信頼性、そしてコンパクトな設置を実現します。
• モジュール式でコンパクトな構造のため、拡張が容易で、設置も迅速、省スペースにもなり、都市部や工業地帯に最適です。
• 機械式インターロックやアーク耐性などの内蔵安全機能は、操作中および保守中のユーザーを保護し、事故を防止します。
• スマートなデジタル監視システムは、機器の状態をリアルタイムで追跡し、早期の故障検出を可能にすることで、メンテナンスの必要性とダウンタイムを削減します。
• この開閉装置は国際的な安全基準を満たしており、信頼性の高い性能と世界的なインフラプロジェクトにおける採用を保証します。

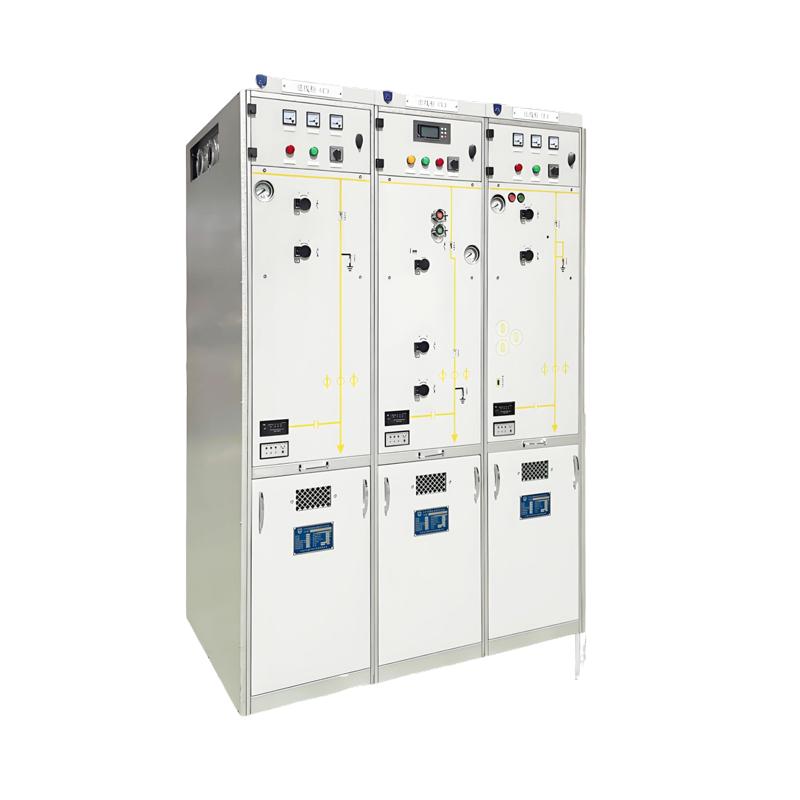

高電圧・中電圧開閉装置：定義と重要性

高圧・中圧開閉装置とは何ですか？

高圧・中圧開閉装置 開閉装置とは、開閉装置とそれに関連する制御、計測、保護、および調整機器の集合体を指します。これらのシステムは、中電圧および高電圧レベルの電気回路を管理します。国際電気標準会議（IEC）および電気電子学会（IEEE）によると、中電圧（MV）は通常1kVから52kVの範囲であり、高電圧（HV）は交流1,000V以上または直流1,500V以上の電圧を対象としています。これらの規格は、開閉装置の設計、安全性、および運用手順を規定し、厳しい環境下でも信頼性の高い性能を保証します。

IEC 62271-1などの業界標準では、中電圧開閉装置を周波数と定格電圧によってさらに分類しています。以下の表は、一般的な中電圧開閉装置の定格電圧をまとめたものです。

シリーズ	頻度	標準定格電圧（kV）
私	50Hz	3.6、7.2、12、17.5、24、36、52
II	60Hz	4.76、8.25、15、15.5、25.8、27、38、48.3

商用周波数耐電圧（Ud）や雷インパルス耐電圧（Up）などの絶縁レベルは、定格電圧の上昇とともに増加します。

開閉装置には、回路ブレーカー、アイソレーター、リレー、制御盤などのコンポーネントが含まれます。これらのデバイスは、電力の流れを保護、測定、および制御します。 電気系統s.

配電システムにおける役割

HV & MV 開閉装置は現代の 配電33,000Vを超える電圧に対応するように設計された高電圧開閉装置は、発電所から変電所、そして最終消費者まで長距離の電力送電を可能にする。中電圧開閉装置1,000Vから33,000Vの電圧範囲で動作し、産業施設、変電所、配電網の回路を管理します。

主な機能は以下のとおりです。

• 安全なメンテナンスのための電気的絶縁
• 短絡や過負荷による損傷を防ぐための故障保護機能
• 電力の流れの制御と調整
• システム過負荷を回避するための負荷管理

再生可能エネルギーへの需要の高まり、送電網の拡張、データセンターの開発などにより、高度な開閉装置の必要性が高まっています。例えば、米国のクリーンエネルギー目標や変電所改修への投資により、中電圧開閉装置の導入が進んでいます。高電力密度が求められるデータセンターは、安定した電力供給と高い稼働率を確保するために、中電圧開閉装置に依存しています。

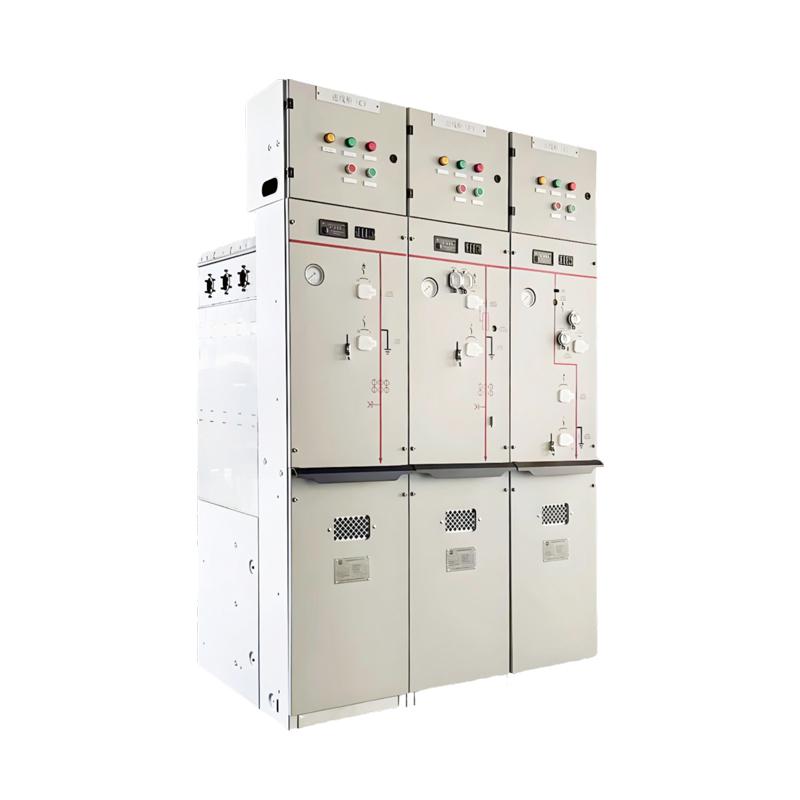

XGN XGTD5高圧・中圧開閉装置の特長

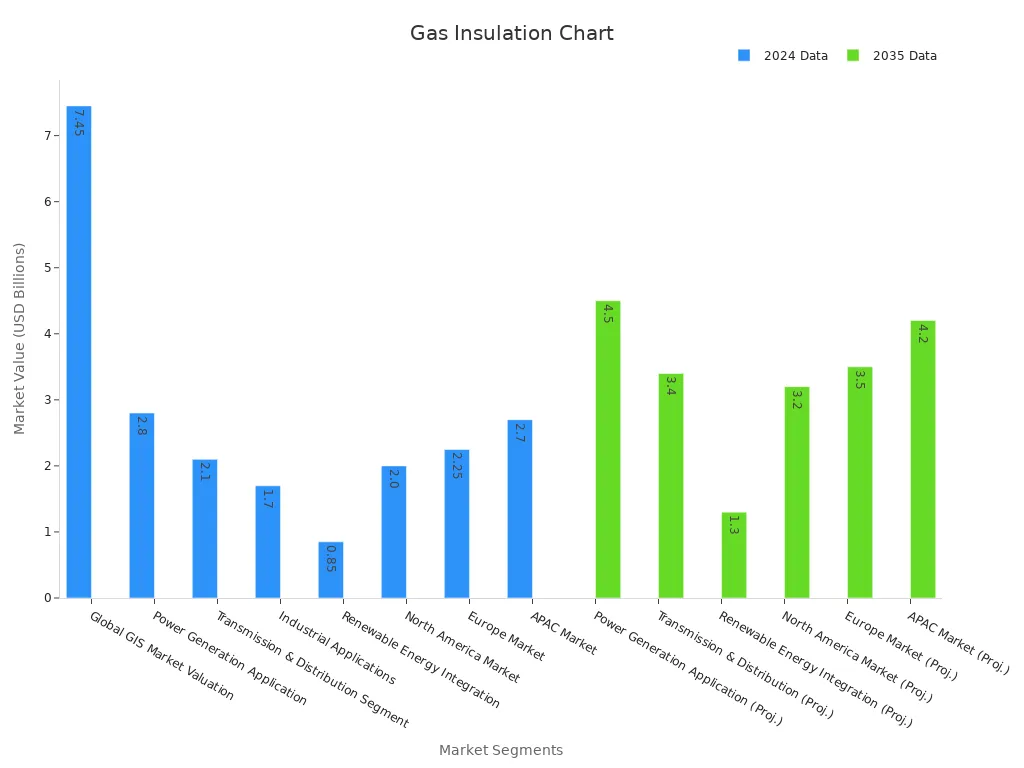

高度なガス断熱と金属被覆構造

の XGN XGTD5 開閉装置 高度なガス絶縁技術を採用し、金属被覆筐体内部にSF6ガスを充填しています。この設計により、優れた電気絶縁性を実現するとともに、湿気、塵埃、汚染物質の筐体内部への侵入を防ぎます。密閉構造により、すべての高電圧導体が保護され、故障のリスクを低減し、機器の寿命を延ばします。

実証データによると、XGN XGTD5のようなガス絶縁開閉装置（GIS）は、空気絶縁開閉装置と比較して設置スペースを最大80%削減できます。故障率は極めて低く、1,000ユニット年あたり0.1件という報告もあります。この開閉装置は、-40℃から55℃までの極端な温度環境下でも確実に動作し、高湿度や汚染にも耐えます。このような高い耐久性により、高地や沿岸地域などの厳しい環境にも適しています。

業界の事例研究を検証すると、この技術にはいくつかの利点があることが明らかになる。

• 環境に配慮した断熱技術は、環境の持続可能性を支える。
• 密閉設計により、漏れ、腐食、汚染を防ぎます。
• 大きな視認窓により、オペレーターはスイッチの位置を容易に確認でき、操作の信頼性が向上する。

堅牢な金属被覆構造とガス絶縁の組み合わせにより、この開閉装置は、要求の厳しい配電環境においても安定した性能と安全性を確保します。

モジュール式でコンパクトなデザイン

XGN XGTD5はモジュール設計を採用しており、ユーザーはプロジェクトのニーズに合わせてパネルを構成できます。各パネルには、バスバー、メーター、ブレーカー、ケーブル、機構類用の専用セクションが設けられています。このモジュール構造により、将来のアップグレードやシステム要件の変更にも容易に対応できます。

設計解析データによると、モジュール式でコンパクトな開閉装置は、従来型機器と比較して設置面積を最大33%削減できることが示されています。この削減により、データセンターや工場などのスペースが限られた環境でも設置が容易になります。また、コンパクトな設計は材料費の削減と設置時間の短縮にもつながり、プロジェクト費用の直接的な削減に貢献します。

注：モジュール式開閉装置はプラグアンドプレイ方式に対応しており、迅速な導入と柔軟な構成が可能です。この機能は、既存の電気室で迅速な拡張や改修が必要なプロジェクトにおいて特に有効です。

リアルタイムの健康状態監視センサーなどのデジタル機能により、メンテナンス間隔が延長され、予期せぬダウンタイムが削減されます。オペレーターは温度、湿度、機器の状態を遠隔で監視できるため、故障を未然に防ぎ、メンテナンススケジュールを最適化できます。また、コンパクトでモジュール式の設計により、大規模なインフラ変更なしに新しいパネルを追加できるため、改修も容易です。

包括的な安全機構とインターロック機構

XGN XGTD5高圧・中圧開閉装置の設計において、安全性は最優先事項です。この開閉装置には、誤った開閉操作を防止する包括的な機械的および電気的インターロックが組み込まれています。例えば、接地スイッチが閉じられた後にのみ前面パネルが開くようになっているため、作業員が活電部に触れることは決してありません。さらに、電磁インターロックにより、電源ケーブルに通電状態が続いている間は接地スイッチが閉じないようにすることで、安全性が向上しています。

独立した認証機関が開閉装置の型式試験を実施し、高電圧機器に関する国際規格への適合性を確認しました。設計には以下の内容が含まれます。

• 危険な操作を防止するための機械式インターロック。
• 安全な遠隔操作のために、デバイスの状態を出力する補助接点。
• モーター駆動オプション用の圧力制御システムにより、遠隔操作時の安全性が向上します。
• 内部アーク抵抗を備え、故障発生時にはガスを安全に排出する安全弁を装備しています。
• 保守作業中の作業員を保護するための電圧表示器とシールド付き端子。

科学的なレビューでは、中電圧開閉装置における温度および状態監視の重要性が強調されています。最新のセンシング技術により、予知保全が可能になり、ダウンタイムの削減とアークフラッシュ事故の防止につながります。XGN XGTD5はこれらの機能を統合し、重要インフラにおける安全で信頼性の高い運用をサポートします。

安全機能	利点
機械式および電磁式インターロック	誤スイッチングやライブアクセスを防止します
型式試験済みおよび認証済み	国際的な安全基準および性能基準を満たしています。
アーク抵抗とガス放電	内部障害発生時に従業員を保護します
状態監視	予知保全と故障予防を可能にする

これらの安全機構の組み合わせにより、XGN XGTD5はあらゆる状況下で安全で信頼性が高く、使いやすい操作性を実現します。 高圧・中圧開閉装置 応用。

デジタル統合とスマートモニタリング

最新の開閉装置ソリューションには、堅牢なハードウェア以上のものが求められます。XGN XGTD5シリーズは、高度なデジタル技術を統合し、従来の配電システムをスマートで応答性の高いシステムへと変革します。オペレーターは、温度、電圧、電流、コイルの状態、モータの稼働時間といった重要なパラメータをリアルタイムで監視できます。これらの指標は、状態監視と予知保全戦略の基盤となります。

• リアルタイムデータ収集により、オペレーターは以下を監視できます。

  • 区画内の温度と湿度
  • 各相の電圧と電流
  • 侵食ギャップ（Eギャップ）とブレーカーコイルの状態
  • モーターの稼働時間と動作回数

• スマート監視システムは以下を提供します。

  • 異常状態の早期発見
  • 遠隔診断とより安全なオフサイトメンテナンス
  • アークフラッシュ事故のリスクを低減
  • メンテナンス間隔の延長 – 従来システムより最大5倍長い

オペレーターは、稼働時間の増加と計画外停止の減少というメリットを享受できます。調査によると、包括的な状態監視によって、3年間でメンテナンス作業を65%削減し、メンテナンスサイクルを30%延長できることが示されています。このアプローチは、運用コストを削減するだけでなく、長期的な信頼性と安全性も向上させます。

高電圧・中電圧開閉装置におけるデジタル統合は、高度な分析、機械学習、およびIoT接続を活用します。これらの技術は、予知保全と迅速な故障検出をサポートします。エッジコンピューティングと人工知能は、発生源でデータを処理するため、発生した問題に即座に対応できます。その結果、運用者はグリッドのパフォーマンスを最適化し、持続可能でエネルギー効率の高い運用を確保できます。

国際規格への準拠

グローバルなインフラプロジェクトには、厳格な安全性と性能基準を満たす機器が求められます。XGN XGTD5開閉装置は、主要な国際規格に準拠しており、信頼性の高い動作と幅広い市場での受け入れを保証します。IEC 61010-2-030に基づく認証は、この開閉装置が絶縁抵抗、絶縁耐力、短絡保護など、広範な安全試験に合格していることを証明しています。これらの試験は認定された試験機関によって実施され、製品が世界の電気安全規制に準拠していることが検証されています。

定期的な点検と規制監査により、製品ライフサイクル全体を通して継続的なコンプライアンスが維持されます。この品質への取り組みにより、ユーザーは、承認されたあらゆる市場において、開閉装置が安全かつ確実に動作することを保証します。

事例研究は、国際認証がもたらす影響を浮き彫りにしています。例えば、制御盤をIEC 61439規格に適合するようにアップグレードした製造工場では、ダウンタイムが30%削減され、運用効率が向上しました。また、あるエネルギー企業はこれらの規格を遵守することで新たな市場に進出し、貿易協定の円滑化と顧客信頼度の向上を実現しました。これらの事例は、国際規格への準拠がいかに業務の卓越性とグローバルな競争力を支えるかを示しています。

標準	重点分野	ユーザーにとってのメリット
IEC 61010-2-030	電気安全試験	デバイスの信頼性と安全性の向上
IEC 61439	コントロールパネルの構造	ダウンタイムの削減、効率の向上

これらの国際規格を満たすことで、XGN XGTD5高圧・中圧開閉装置は、ユーザーとプロジェクト関係者に安心感を提供します。本製品は多様な環境への導入に対応し、地域およびグローバルなインフラニーズの両方をサポートします。

XGN XGTD5高圧・中圧開閉装置の性能と信頼性

高い動作効率と故障保護

XGN XGTD5開閉装置は、優れた動作効率と堅牢な故障保護機能を備えています。高電圧・高電流定格に対応した設計により、要求の厳しい配電用途に最適です。以下の表に、主要な動作パラメータと特長を示します。

パラメータカテゴリ	主要データ	説明
定格電圧	40.5 kV（高電圧ユニット）	効率的な高電圧動作を可能にする
定格電流	630A（高圧ユニット）、1600～3300A（低圧ユニット）	重い電気負荷に対応
耐電圧	95/118 kV（商用周波数）、185/215 kV（雷サージ）	高い耐障害性を確保
短絡遮断容量	31.5 kA (高電圧)、40 kA (低電圧)	高故障電流を安全に遮断します
構造的特徴	鋼板断熱、二重構造カバー、自動排気装置、低温シール	安全性、放熱性、環境保護性能を向上させます。
筐体保護	IP33（高電圧室）	ほこりや湿気から守ります

これらの仕様により、開閉装置は故障時や高負荷時にも安定した動作を維持できます。鋼板絶縁と二重構造のカバーはさらなる保護を提供し、自動排気装置と低温シールは様々な条件下での信頼性を向上させます。

メンテナンスフリーで耐久性抜群

XGN XGTD5開閉装置は、メンテナンスフリーの運用と長期にわたる耐久性が特長です。定期的な絶縁抵抗試験とリレー校正により、信頼性を維持します。機械点検と清掃ルーチンにより、早期の摩耗や故障を防ぎます。保守チームは、合否判定結果や技術者のメモなど、すべての試験を記録し、信頼性の高い保守履歴を作成します。

GraceSense Hot Spot Monitorなどの連続熱監視（CTM）システムは、温度をリアルタイムで監視します。この積極的なアプローチにより、過熱を早期に検知し、故障を防止してダウンタイムを削減します。これらのシステムによる予測分析により、保守チームは故障が発生する前に介入を計画できます。絶縁耐圧試験は絶縁性能をさらに検証し、開閉装置の長期にわたる信頼性を保証します。すべての試験においてIEEE、ANSI、およびNETA規格を厳格に遵守することで、連続運転下における開閉装置の耐久性が確認されます。

ヒント: 詳細なテスト記録を保持し、業界標準に従うことで、製品の寿命を延ばすことができます。 高圧・中圧開閉装置 また、将来の保守計画にも役立ちます。

過酷な環境への適応力

エンジニアは、過酷な環境下でも確実に動作するよう、XGN XGTD5開閉装置を設計しました。3次元多物理連成場シミュレーションと人工気候チャンバーを用いた研究により、高電圧開閉装置内部の結露現象が解析されました。開閉装置内部の温度および湿度分布の測定結果は、±6%以内の相対誤差を示し、シミュレーションモデルの精度が確認されました。

• 結露は、特に湿気がこもりやすいケーブル室などの絶縁部品によく発生します。
• 結露が発生するまでの時間は、相対湿度または温度差が増加するにつれて短くなる。
• 研究により、異なる区画における結露の発生順序と進行状況が明らかになり、結露防止対策の設計に役立つ。

これらの調査結果は、湿気に関連するリスクを特定し、高湿度や大きな温度変化のある環境下でも信頼性の高い動作を維持するための戦略を策定することで、開閉装置の適応性を裏付けています。XGN XGTD5開閉装置は、厳しい気候条件下においても、引き続き信頼性の高い性能を発揮します。

高電圧・中電圧開閉装置：従来ソリューションとの比較

デザインと機能の違い

最新の高圧・中圧開閉装置XGN XGTD5などの製品は、従来の開閉装置に比べていくつかの設計上の改良が施されています。主な違いを以下の表に示します。

特徴	最新の開閉装置（例：XGN XGTD5）	従来型開閉装置
断熱材の種類	SF₆ガス、固体、または空気；密閉ガス断熱	空気または油。多くの場合、空気で断熱されている。
設計のコンパクトさ	コンパクトで密閉型、都市部での使用に最適	設置面積が広く、設置スペースも広くなります。
構成	モジュール式で柔軟性があり、拡張も容易です。	固定されていて、適応性が低い
メンテナンス	密閉設計のため、低	定期的なメンテナンスが必要です
デジタル統合	高度なセンサー、リアルタイムモニタリング	デジタル機能は最小限または全く使用しない
故障電流容量	最大40kA	変動するが、多くの場合低い

最新の開閉装置は、高度な絶縁技術とモジュール式パネルを採用しており、アップグレードが容易で、スペース効率も向上しています。デジタル統合により、リアルタイム監視や予知保全が可能になり、これらは旧式のシステムにはない機能です。従来の開閉装置は、多くの場合、手動による点検に頼っており、最新設計の柔軟性や安全機能が欠けています。

従来の開閉装置に対する利点

最新の高圧・中圧開閉装置は、安全性、信頼性、運用効率において大きな利点を提供します。高度なデジタル統合により、以下のような様々なメリットが得られます。

• アーク耐性設計や堅牢なインターロック機構などの強化された安全機能により、負傷や不正操作のリスクが低減されます。
• センサーベースの監視とインテリジェントなアルゴリズムにより、早期の故障検出が可能になり、ダウンタイムの削減と迅速な電力復旧を実現します。
• リアルタイムのデータ分析と遠隔操作により、スマートな負荷管理と状態基準保全が実現し、運用コストの削減とエネルギー効率の向上につながります。

現場データによると、最新の開閉装置は計画外停電を最大60%、保守費用を最大30%削減します。ガス絶縁開閉装置は、1,000ユニット年あたり0.1件という低い故障率を実現します。動的負荷管理により、送電網の効率が20%向上します。自動アラートおよび報告システムは、保守スケジュールを最適化し、人的ミスを削減することで、機器の寿命を延ばします。

アップグレードするユーティリティ デジタルスイッチギア コスト削減、安全性向上、および業務簡素化を実現します。遠隔制御機能とスマートグリッドシステムとの容易な統合により、長期的な運用コスト削減と乗務員の安全性向上に貢献します。

最新の高圧・中圧開閉装置は、ライフサイクルコストの削減、故障検出の迅速化、そして過酷な環境下での性能向上を実現できる点で際立っています。

高電圧・中電圧開閉装置の実際の応用例とユーザーメリット

産業および公益事業用途

産業施設や公益事業会社は高度な技術に依存している 開閉装置 安全かつ効率的な配電を維持するためには、安定した電力システムが不可欠です。製造工場、データセンター、輸送拠点などは、継続的な操業を支えるために安定した電力システムを必要とします。XGN XGTD5開閉装置は、故障や過負荷に対する信頼性の高い保護機能を提供し、高額なダウンタイムの発生を防ぎます。

電力会社はこの技術を変電所で利用し、高電圧送配電を管理しています。モジュール設計のため、需要の増加に合わせて容易に拡張できます。オペレーターはシステムの健全性を遠隔で監視できるため、緊急時の対応時間を短縮できます。ニュートン・エバンスの市場調査データによると、2023年には米国で高電圧変電所および関連機器に約110億ドルが費やされ、そのうち開閉装置に多額の予算が割り当てられました。この投資は、国家インフラを支える上で開閉装置が果たす重要な役割を浮き彫りにしています。

注：XGN XGTD5開閉装置は設置面積が小さいため、スペースが限られている都市部での設置に最適です。

ユーザー体験と成功事例

多くの組織が、最新の開閉装置へのアップグレード後、運用信頼性を向上させています。例えば、東南アジアのある大規模工業団地では、XGN XGTD5ユニットの導入後、計画外停電が40%減少したと報告されています。保守チームは、メンテナンスフリー設計により定期点検の回数が減り、運用コストが削減されたと述べています。

沿岸地域の電力会社は、頻繁な湿気と塩分への曝露に直面していた。 XGN XGTD5 開閉装置プロバイダーは、雨季でも安定した性能と最小限の腐食を確認しました。オペレーターは、問題が深刻化する前に検知できるリアルタイム監視機能を高く評価しました。

• ユーザーはいくつかの重要な利点を挙げています。
  • 従業員の安全性の向上
  • メンテナンス要件が低い
  • 過酷な環境下でも信頼性の高い動作を実現
  • 柔軟なシステム拡張

これらの実例は、高度な開閉装置ソリューションが多様な業界において具体的な価値をもたらすことを示しています。

---

XGN XGTD5は、現代の配電における新たな基準を打ち立てます。堅牢な設計と高度な分析機能により、長期的な価値を提供します。ユーザーは以下のメリットを享受できます。

• IoT統合による予知保全
• 早期故障検出により寿命を延ばす
• 手作業による点検を減らす遠隔監視

メトリック	従来モデルからの改良点
生産における環境への影響	5％低い
地球温暖化係数（中間値）	19％削減
成層圏オゾン層破壊	64％削減
使用段階における地球温暖化係数	最大74％削減

XGN XGTD5を選択するということは、信頼性の高いパフォーマンスと将来を見据えたインフラストラクチャへの投資を意味します。

よくある質問

XGN XGTD5高圧・中圧開閉装置はどのような環境に適していますか？

XGN XGTD5は過酷な環境下でも確実に動作します。-45℃から+40℃までの温度範囲、最大5000メートルの高度、高湿度環境にも対応可能です。エンジニアは、変電所、工場、鉄道輸送システムでの使用を推奨しています。

開閉装置はどのようにして利用者の安全を確保するのですか？

この開閉装置は、機械式および電磁式のインターロックを採用しています。これらの機能により、危険な操作を防止します。内部のアーク抵抗装置と圧力解放装置により、故障発生時に作業員を保護します。オペレーターは、明瞭な状態表示器とシールドされた端子によって操作性が向上します。

ユーザーはシステムを容易に拡張またはアップグレードできますか？

はい。モジュール設計により、パネルの追加やレイアウトの再構成が可能です。この柔軟性により、大規模なインフラ変更なしに将来の拡張やシステムアップグレードに対応できます。プラグアンドプレイ方式の設置で、プロセスも簡素化されます。

XGN XGTD5にはどのようなメンテナンスが必要ですか？

この開閉装置はメンテナンスフリーで動作します。密閉型SF6ガス絶縁と堅牢な構造により、定期的な点検の必要性を低減します。デジタル監視により、あらゆる問題がオペレーターに通知され、事前の対応が可能になります。

XGN XGTD5はデジタルモニタリングに対応していますか？

はい。この開閉装置にはリアルタイムセンサーとスマートモニタリング機能が統合されています。オペレーターは温度、電圧、機器の状態を遠隔で監視できます。このデジタル統合により、予知保全と迅速な故障検出が可能になります。
