パキスタンの送電網事業者は、220kV配電網向け変圧器タップチェンジャーをどのように選定しているのか？
2026年6月29日
主なポイント
- 負荷時タップ切換器（OLTC）は、220kV送電網変圧器の標準装備です。 パキスタンの国家送電網における電圧変動は日常的に±5%を超えており、オフロード調整は現実的ではないためである。
- オフサーキットタップチェンジャーは依然として役割を果たしている遠隔地で 配電変電所これにより、オペレーターは停電を計画的に実施でき、変圧器の初期費用を12～18%削減できます。
- 冷却構成はタップチェンジャーのデューティサイクルに直接影響を与える: 70/100 MVAの分割定格を持つONAF/ONAN変圧器は、純粋なONAN設計と比較して、切替スイッチに異なるアーク放電および熱ストレスを与えます。
- 工場出荷時の短絡インピーダンス整合および損失保証は交渉の余地がありません。 NTDCの入札評価においては、検証済みのIEC 60076試験報告書が基準となる。
私は 電力変圧器 15年以上にわたり輸出事業に携わってきました。その間、イスラマバードでのNTDC仕様レビュー会議から、ラホール、ファイサラバード、ムルタンの220kV変電所での現場試運転まで、パキスタンの送電網事業者との技術的な協議に40回以上参加してきました。調達エンジニアが最終的にたどり着く質問は、次のとおりです。配電網に電力を供給する220kV変圧器には、どのタップチェンジャーを指定すればよいでしょうか？
経験上、一見単純なことのように思えるかもしれませんが、実際はそうではありません。誤った選択は、電力会社に不必要な支出を強いるか、システムが許容できない停電を引き起こすかのどちらかです。この記事では、NTDCのエンジニアが実際のプロジェクトで適用している意思決定プロセスを詳しく解説します。
220kVにおけるタップチェンジャーの選定：コストとスイッチング信頼性のバランス
72.5kV以下の電圧レベルでは、回路外タップ切換器が主流である。しかし、220kVになると状況は一変する。
パキスタンの国家送電網は、 NTDC カラチ地域ではK-Electricが供給を補完しているものの、電圧変動が不安定な状態が続いている。 同国の発電構成は季節的な水力発電と輸入燃料火力発電所に大きく依存しているため、220kV基幹送電線の電圧プロファイルは、夏のピーク時と冬のオフピーク時で8～12％変動する可能性がある。 タップを切り替える前に変圧器の電源を切る必要がある、オフサーキットタップチェンジャーのみを備えた変圧器では、こうした日々の電圧変動や季節的な変動に対応することはできません。
私たちの経験から具体的な例を挙げましょう。2022年、パンジャブ州の顧客の1社が、新しい変電所向けに、オフサーキットタップチェンジャー付きの160 MVA、220/132 kVオートトランスを最初に注文しました。工場での受入試験中に、 当社の変圧器設備担当のプロジェクトエンジニアは、変圧器の主変電所が頻繁に電圧降下が発生する500kVの連系点から給電されることに気づきました。私はOLTC（負荷時タップ切換器）を設計に組み込むよう調整しましたが、この変更によりコストと工期が4週間増加しました。もし最初から適切な選択をしていれば、変圧器の価格の約3%と工期の8週間を節約できたと推定しています。
私は数十件に及ぶ変圧器の卸売取引を通して、このトレードオフを身をもって学びました。負荷時タップ切換器は初期費用が高く、定期的なメンテナンスが必要ですが、電力供給を中断することなく連続的な電圧調整が可能です。一方、回路外タップ切換器は構造がシンプルで安価ですが、次の計画停電まで変電所の電圧調整比率が固定されてしまいます。
負荷時タップ切換器と非負荷時タップ切換器：必須の場合と任意の場合
私は、 変圧器卸売調達担当者は、各タイプが220kVに適している場合についてガイダンスを求めている。 配電用変圧器では、理論的な定義ではなく、私がパキスタンの電力網で観察した実際の運用状況に基づいて説明させてください。
220kV系統変圧器では、負荷時タップ切換器が標準装備されています。
活線グリッドバスに接続される220kV変圧器ごとに、220/132kV変電所の2巻線降圧変圧器であろうと、220/66/11kV配電所の3巻線ユニットであろうと、 負荷時タップ切換器は事実上必須と考えて、設置を推奨します。
私がそのような立場を取る理由は以下のとおりです。NTDCの運用手順では、低圧母線電圧を公称値の±5%以内に維持することが求められています。私が説明した発電量と負荷の変動を考慮すると、OLTC（負荷時タップ切換器）のない変圧器では、この許容範囲を頻繁に超過することになります。OLTC機構内部の切替スイッチは、負荷電流が流れている間もタップ位置の切り替えを処理し、下流の需要家への電力供給を途切れることなく維持します。 電気工学コミュニティによって定義されているようにこれが負荷時タップ切換器の基本的な目的です。

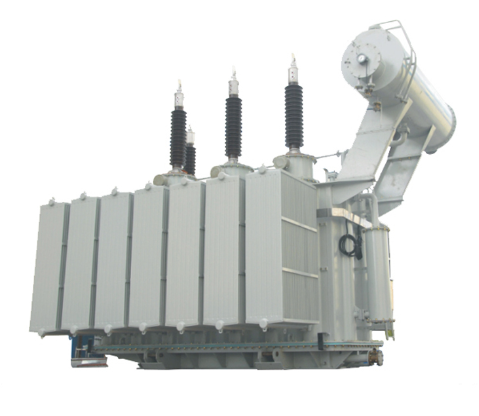

私は個人的に私たちの 220kV油入式電力変圧器シリーズ これらの用途に適しているのは、OLTCを標準オプションとして、2巻線構成と3巻線構成の両方を提供しているためです。私がこの電圧クラス向けに通常指定する負荷時タップ切換器は、17ステップまたは21ステップで±10%の調整範囲をカバーしており、これはNTDCの220kVクラス変圧器の標準仕様と一致していることがわかっています。
オフサーキットタップチェンジャーは、遠隔配電において依然として重要な役割を担っている。
私はオフサーキット設計を完全に否定するわけではありません。私のプロジェクト経験に基づくと、220kV級変圧器においてオフサーキットタップチェンジャーが理にかなうシナリオは2つあります。
- 遠隔地の変電所における降圧変圧器 変電所が主要発電所や500kV連系点の近くにあるため、上流電圧が比較的安定している場所では、定期メンテナンス停止中に無負荷タップ調整をうまく計画できる場合があります。
- 220kVと132kVのシステムを接続するオートトランス 巻数比はシステム設計によって比較的固定されており、低圧側には独立した電圧調整装置（例えば、独立したタップ切換変圧器やSTATCOM設備など）が備えられている。
そのような場合、回路外タップ切換器を指定することで、変圧器への初期投資を削減できるという点には同意します。 私が50件以上の220kV変圧器の注文記録から得た情報によると、オフサーキット設計は、OLTC搭載型ユニットと比較して、タップチェンジャー部品だけで約12～18%のコスト削減につながります。 しかし、私はいつも顧客に、負荷がかかった状態で蛇口を交換する必要が生じた場合、節約できる金額は減ってしまうと警告しています。そうなると、停電が発生するか、高額な改修工事が必要になるからです。
NTDCの技術コンプライアンスの観点から：入札書類から私が読み取れること
220kV電力変圧器に関するNTDCの入札に応募したことがある方なら、技術評価がいかに厳格であるかをご存知でしょう。私はエンジニアリングチームと共に、こうしたRFQ文書を何十件も精査してきました。ここでは、タップチェンジャーの選定に影響を与えると思われる具体的な条項について説明したいと思います。
NTDCは、新規変電所向けに調達されるすべての220kV級電力変圧器に、一般的に負荷時タップ切換器の設置を義務付けていることを確認できます。 私が最近目にした複数の入札案件の仕様書には、通常以下のことが求められています。
- 電圧調整範囲は±10%以上で、17段階以上で調整可能。
- 接点侵食と油汚染を低減する真空式切替スイッチ
- ローカルおよびリモート制御機能を備えたモーター駆動機構
- SCADA互換出力付きタップ位置表示器
既存のオフサーキット変圧器を交換するような補強工事では、NTDCが同等品への交換を認めるケースを私は見てきました。しかし、隣接する変電所で過去2年間に電圧不安定性が見られたため、NTDCの技術審査委員会がOLTCへのアップグレードを推奨する会議にも出席したことがあります。
私は以下の事項を遵守します IEC 60076規格（パート1～5） 当社が出荷するすべての変圧器について、これらの基準に準拠した設計と試験を実施しています。当社の工場では、定格電力、温度上昇、絶縁耐力、短絡耐力など、あらゆる項目を網羅しています。私自身、タップチェンジャー内部で使用される鉱物絶縁油がIEC 60296規格に準拠していることを確認し、油入変圧器の負荷ガイドについてはIEC 60354規格と照合しています。
ほとんどのカタログで省略されている点として、短絡インピーダンス（Z%）値とその許容誤差がタップチェンジャーの電流遮断能力に直接影響することが挙げられます。220kV三巻線変圧器の場合、高圧巻線と中圧巻線間のインピーダンスは12～14%、高圧巻線と低圧巻線間のインピーダンスは22～24%と規定しています。これらの値は、当社の製品の詳細な技術仕様書に記載しています。 220kV OLTC製品ページ そして私は常に、IEC 60076-1で規定されている±7.5%の許容範囲内で、NTDCのシステム調査結果と照合しています。
冷却構成とタップチェンジャーのデューティサイクルへの影響
これは、標準的な調達チェックリストではめったに見かけない詳細事項の一つですが、変圧器が稼働を開始した後は非常に重要になることを私は知っています。 冷却方式（ONAN、ONAF、またはOFAF）によって、タップチェンジャーの切替スイッチが動作する熱環境が決まります。冷却方式の仕様が間違っていると、タップチェンジャーが早期に故障するケースを私は見てきました。
私がパキスタンに供給している220kV配電用変圧器のほとんどは、 ONAN/ONAFデュアル定格変圧器の定格は、例えば、ONAF冷却時で100MVA、ONAN（自然冷却）時で70MVAです。私は常に、タップチェンジャーがより高いONAF定格で定格電流を処理できることを確認し、同時にタップチェンジャー自身の油温が許容範囲内に収まるようにしています。
昨年、私が南アジアの電力会社に納品したプロジェクトでは、当初の仕様書では定格連続電流が最大となるOLTC付きの160MVA ONAF変圧器が求められていました。私は変電所の負荷プロファイルを精査し、変圧器が耐用年数の85%において60～70MVAでしか動作しないことに気づきました。そこで、定格連続電流をわずかに下げたタップチェンジャーを提案し、変圧器1台あたり約8,000ドル（総ユニットコストの約4%）のコスト削減を実現しました。負荷プロファイル分析の結果を提示したところ、NTDCの担当者から変更承認を得ました。
私がこのような詳細なアドバイスを提供できるのは、長年にわたりこれらの変圧器の製造と試験に携わってきたからです。 私が収集した工場試験データ（ONANおよびONAFの両条件下での温度上昇試験を含む）は、タップチェンジャーが25年間の耐用年数にわたってどのように動作するかを予測する上で、私に自信を与えてくれます。私はこのデータを技術評価の際に顧客と率直に共有していますが、これはマーケティング目的ではなく、仕様が適切に設計されていることを示す証拠としてです。
技術パラメータ比較：220kV OLTCとオフサーキットタップチェンジャー構成の比較
この議論をより具体的にするために、当社の工場で記録された実際の試験データから作成した比較表を以下に示します。表示されている値は、IEC規格に準拠した当社の220kV油入変圧器シリーズのもので、120MVA定格における負荷時および無負荷時のタップ切換器構成の両方を網羅しています。
| パラメータ | OLTC（負荷時）120 MVA、220/66 kV | 無負荷時120MVA、220/66kV |
|---|---|---|
| 無負荷損失（レベルI） | 43kW | 41kW |
| 75℃における負荷損失（レベルI） | 304kW | 304kW |
| 短絡インピーダンス（Z%） | 12～14％ | 12～14％ |
| 規制範囲 | ±10%を17段階で | 5回のタップで±5% |
| 負荷がかかった状態でタップチェンジ | はい（真空切替弁） | いいえ（電源オフ時のみ） |
| 相対的なタップチェンジャーのコスト | ベースライン（100％） | OLTCの約82～88％ |
| 絶縁油規格 | IEC 60296 | IEC 60296 |
| 標準的なメンテナンス間隔 | 5万～10万件のオペレーション | 該当なし（永久密封） |
出典：寧波天安進出口有限公司製220kV油入変圧器シリーズの工場試験データ。すべての値はIEC 60076に準拠し、基準温度75℃で測定されています。
工場検証：標準規格を超えて私がテストする内容
弊社では 寧波にある製造施設私は、通常のIEC規格を超える一連の試験を受けるすべての220kV変圧器の試験を監督しています。タップチェンジャーの信頼性に直接関係するため、私が特に注目している3つの試験について説明したいと思います。
まず、短絡耐性試験を行います。 パキスタンの220kV送電網は、変電所において40kAを超える短絡電流にさらされる可能性があることを私は認識しています。そのため、当社の変圧器はIEC 60076-5に準拠した短絡耐量設計と検証が行われていることを確認しています。また、コアと巻線アセンブリには、完全斜め積層構造の高品質冷間圧延方向性珪素鋼板が使用されていることを私自身が確認しており、これにより、巻線の変形を起こさずに短絡電流に耐えうる機械的剛性が確保されています。
第二に、部分放電の測定。 220kV級変圧器の場合、許容される部分放電レベルは通常、定格電圧の1.5倍で10pC以下であることがわかっています。私は、現場に到着した他社製の変圧器を検査した際、部分放電レベルが50pCを超えているものがありました。これは、紙絶縁材の劣化を加速させ、最終的にはタップチェンジャーのブッシングの破損につながります。私は、工場での手順に従い、定格電圧の1.58倍で部分放電レベルを5pC以下に抑えています。これは、組み立て時の油処理と真空充填を慎重に行うことで達成できる余裕です。
3つ目は、ONAF（オマーン空軍）の条件下での温度上昇試験です。 私が携わる多くの220kV設計では、タップチェンジャーの切替スイッチはメインタンク内部に設置されており、巻線と同じ油浴に浸されています。ONAF定格でホットスポットの温度上昇が65Kを超えると、タップチェンジャーの絶縁油の劣化が早まり、接点の寿命が短くなることが分かっています。私は工場での温度上昇試験でこの点を共同で検証しており、タップチェンジャーメーカーからの個別の型式試験証明書だけに頼ることはありません。
これらのテストは、IEC 60076、IEC 60296、IEC 60354、およびIEC 60317に準拠した完全密閉型、低ノイズ、低損失設計を含む当社の変圧器が、50か国以上の電力会社に採用されている理由の一つです。 完全な電源トランス製品ライン 関連する試験基準については、当社のウェブサイトをご覧ください。
パキスタンのEPCチーム向けに私が使用している実用的な意思決定マトリックス
南アジアにおける数十件の変圧器調達プロジェクトで私が観察したパターンに基づき、仕様策定段階で顧客にアドバイスする際に私が個人的に使用している実践的なフレームワークを以下に示します。
ステップ1 — 提案された相互接続点における電圧プロファイルをマッピングします。 NTDCまたは該当する配電会社から、少なくとも12か月分の母線電圧データを要求します。電圧が公称値から±4%以上変動する場合は、OLTC（負荷時タップ切換）を指定します。±2.5%以内に収まる場合は、オフサーキットとみなします。
ステップ2 — 負荷プロファイルを評価します。 変圧器が定格値に近い状態で長期間動作するかどうかを尋ねます。経験上、220kVの変圧器が1日に30%から80%の負荷の間で変動する場合、巻線インピーダンスの両端の電圧降下が負荷電流によって変化するため、オフサーキットタップでは動的に補償できないことから、負荷時タップ制御（OLTC）が必要になることを知っています。
ステップ3 — 短絡インピーダンスをシステム解析に合わせます。 Z%の値がNTDCまたはK-Electricのシステム計画値と一致していることを確認します。±7.5%を超える偏差がある場合は、異常時にタップチェンジャーが設計電流範囲外で動作し、ライフサイクル信頼性が低下する可能性があるため、警告を発します。
ステップ4 — 周囲の環境条件に基づいて冷却クラスを確認します。 パキスタン南部（カラチ、ハイデラバード、スクール）の設置場所では、周囲温度が45℃を超えることが常態化しているため、ONAF定格を減算します。この調整は、タップチェンジャーの熱負荷と必要なオイル保存システムの容量に直接影響します。
ステップ5 — 初期購入価格ではなく、25年間の総所有コストを比較します。 オフサーキット方式ではタップチェンジャーの費用を12～18%削減できる可能性があるが、タップ調整のために年間1回の予定外の停電が必要になる場合、120MVAの変圧器では、その停電による収益損失が3～5年以内に初期費用の削減額を上回ると計算している。
仕様策定段階でチームがサポートを必要とする場合は、入札書類の技術レビューと工場試験の立ち会いを提供します。 寧波の輸出部門 と連携する 当社の乾式変圧器、 回路遮断器、 そして 環境に優しい開閉装置 変電所設備一式を提供する製品ライン。
電力変圧器卸売業者向けの調達に関する考慮事項
評価している場合 変圧器卸売 パキスタンの公益事業プロジェクト向けサプライヤーの皆様へ、私の見解をお伝えしたいと思います。電力変圧器の卸売業に携わる者として、バイヤーの皆様が同じ過ちを繰り返しているのを目の当たりにしてきました。それは、単価ばかりに注目し、ライフサイクルコスト、リードタイムのリスク、アフターサービスにおける不備などを無視しているというものです。
220kV変圧器の総納入コストには、工場価格だけでなく、寧波からカラチまたはポートカシムまでの海上輸送費、送電網変電所までの内陸輸送費、輸入関税、設置監督費が含まれます。120MVAユニットの場合、物流および通関費用がFOB価格に15～22%加算されるのが一般的です。そのため、出荷前に工場検査を実施することを常にお客様にお勧めしています。仕様の不一致を工場で修正する方がはるかに費用対効果が高いことを私は知っています。 寧波の試験施設 パキスタンでの現場試運転時よりも。
納期は私の計画において同様に重要です。当社の生産ラインで製造される標準的な220kV OLTC変圧器は、エネルギー効率レベル（レベルI、II、またはIII）によって異なりますが、注文確定から16～20週間かかります。緊急交換用の急ぎの注文は10～12週間に短縮できますが、そのためにはOLTC部品を事前に在庫しておく必要があります。主要な変電所での変圧器の故障がどれほど迅速に都市全体の停電につながるかを知っているため、私はよく使用されるタップチェンジャー機構のバッファ在庫をまさにこの理由で維持しています。
最後に、保証と試運転後のサポートについてご説明します。当社では、試運転日から24ヶ月間の標準保証を提供しており、タップチェンジャー機構については延長保証もご利用いただけます。 世界銀行のエネルギー部門に関する文書には次のように記されている。発展途上国における変圧器のライフサイクルコストは、保守の質に大きく左右されます。私の経験に基づくと、スペアパーツの入手可能性、遠隔診断、オンサイトトレーニングなどを網羅したメーカーとの充実したアフターサービス契約を結ぶことで、納品後に連絡が取れなくなるサプライヤーから購入する場合と比べて、ライフサイクルコスト全体を12～18%削減できると推定されます。
著者プロフィール
ヘンリー氏 寧波天安進出口有限公司の国際営業部長であり、アジア、アフリカ、中東、南米への電力機器輸出において15年以上の経験を有しています。特に、電力会社やインフラプロジェクト向けの変電所ソリューション、変圧器、開閉装置を専門としています。
- LinkedIn: www.linkedin.com/company/106553690
- Facebook: www.facebook.com/people/Tianan-Overseas/61572981785233
- X（Twitter）：x.com/tiananoverseas
よくある質問
Q1：NTDCはどの電圧レベルで負荷時タップ切換器の設置を義務付けていますか？
NTDCは、新規変電所向けに調達されるすべての220kV級電力変圧器に対し、負荷時タップ切換器の設置を原則として義務付けている。最低仕様は、少なくとも17段階の±10%の電圧調整範囲、真空式切替スイッチ、およびSCADA対応の位置表示機能である。
Q2：オフサーキットタップチェンジャーに後からOLTCを取り付けることは可能ですか？
技術的には可能ですが、実際には費用対効果はほとんどありません。改造には、変圧器のコアとコイルアセンブリを持ち上げ、タンク壁にOLTC取り付けフランジを追加し、巻線タップを変更し、絶縁油を交換する必要があります。総費用は通常、新品の変圧器価格の25%を超え、改造後のユニットの保証は、元の製造元と改造業者との間で分断されてしまいます。
Q3：エネルギー効率レベル（レベルI、II、またはIII）は、タップチェンジャーの選択にどのように影響しますか？
エネルギー効率レベルはタップチェンジャーの種類を直接変更するものではありませんが、変圧器の無負荷損失と負荷損失の値に影響を与えます。定格120 MVAの220 kV二重巻線変圧器の場合、レベルI設計ではOLTC構成で無負荷損失が43 kWであるのに対し、レベルIII設計では無負荷損失が63 kWになります。鉄損と巻線損失が大きいほどタンク内の動作温度が高くなり、タップチェンジャーの油量に対する冷却要求が増加します。
Q4：220kV変圧器のOLTCにはどのようなメンテナンスが必要ですか？
切替スイッチのオイルは、約5万～10万回の作動後に点検が必要です。タップチェンジャーが1日に数回作動する一般的なNTDC変電所では、オイル交換間隔は約4～7年となります。モーター駆動機構は、毎年潤滑と機能点検が必要です。真空式切替スイッチは、アーク放電時の接点摩耗が大幅に少ないため、従来の抵抗式設計に比べてメンテナンス頻度が少なくて済みます。
Q5：短絡インピーダンス（Z%）はタップチェンジャーの定格電流に影響しますか？
はい、直接的にそうです。Z%値は、タップチェンジャーがスイッチング遷移中に遮断しなければならない短絡電流を決定します。Z%が12～14%に設定された220kV変圧器の場合、短絡電流はZ%が8～10%に設定された変圧器よりも低くなります。指定されたインピーダンスとタップチェンジャーの定格遮断容量との間に不一致があると、接点の早期故障が発生する可能性があります。これが、IEC 60076-1でZ%の許容範囲が±7.5%に制限されている理由の1つであり、NTDCの技術評価担当者が入札評価時にこのパラメータを確認する理由でもあります。
Q6：中国からパキスタンへ220kVのOLTC変圧器を製造・配送するにはどれくらいの時間がかかりますか？
エネルギー効率レベルIまたはレベルIIの場合、標準的な生産サイクルは注文確定から16～20週間です。寧波からカラチへの海上輸送は通常18～22日かかり、その後通関手続きと内陸輸送が行われます。タップチェンジャー部品を事前に在庫している緊急注文の場合は、10～12週間に短縮できます。生産、輸送、および現場設置のスケジュールを考慮すると、新しい変電所用変圧器の調達は、目標とする試運転日の少なくとも6か月前に計画することをお勧めします。
